Zadnji pregled 30. maja 2026
Dinamično uravnoteženje od A do Ž: Popoln vodič za odpravljanje vibracij in neuravnoteženosti
Vsako leto je do 30 % okvar industrijske opreme posledica vibracij. V 9 od 10 primerov je temeljni vzrok neuravnoteženost rotorja. To je neviden sovražnik, ki počasi, a zanesljivo uničuje stroje od znotraj: od prezgodnje obrabe ležajev do katastrofalnih okvar in nenačrtovanih zastojev.
Neuravnoteženost ni manjša napaka, temveč resna grožnja vsaki rotirajoči opremi. Zanemarjanje težave vodi do uničujočih posledic: do 80 % okvar ležajev je posledica neuravnoteženosti ali napačne poravnave, prekomerna poraba energije lahko doseže 10-25%, stroški nenačrtovanega zastoja pa znašajo na stotine tisoč evrov.
Kaj boste izvedeli iz tega vodiča:
- Fizikalna narava neuravnoteženosti in zakaj nastane
- Vrste neuravnoteženosti in kako vsako odpravimo
- Kdaj in zakaj je uravnoteženje potrebno
- Sodobne metode uravnoteženja in oprema
- Kakovostni razredi uravnoteženja in standardi ISO
- Ekonomska utemeljitev pravočasnega uravnoteženja
- Kako pravilno naročiti storitev uravnoteženja
Poglavje 1: Kaj je neuravnoteženost in zakaj je koren težave?
Preprosta razlaga
Neuravnoteženost je stanje, pri katerem je masa vrtečega dela neenakomerno porazdeljena glede na os vrtenja. Preprosteje povedano: težišče rotorja ne sovpada z njegovo geometrično osjo.
Vsakdanja analogija: Pomislite, kako pralni stroj med centrifugiranjem »skače«, ko se perilo nabere na eni strani. Ali kako volan avtomobila vibrira pri hitrosti, ko kolo po zamenjavi pnevmatike ni uravnoteženo. V obeh primerih je krivec neenakomerna porazdelitev mase okoli osi vrtenja. Povsem enako se dogaja v industrijskih rotorjih: kovina je na enem mestu težja in med vrtenjem povzroča radialni odmik.

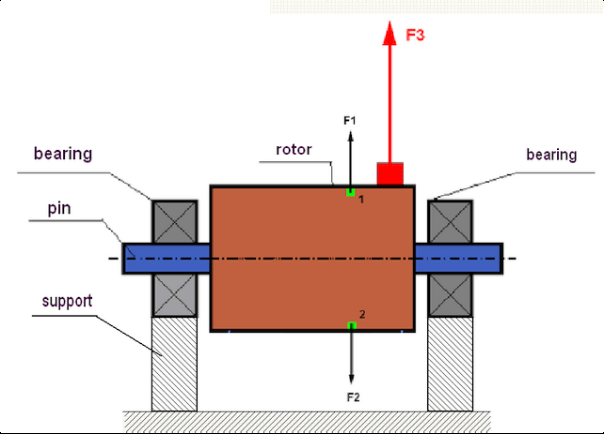

Sl. 1. Rotor in centrifugalne sile: pri popolnoma uravnoteženem rotorju se sili F1 in F2 medsebojno izničita, asimetrična masa (rdeča) pa ustvari neuravnoteženo silo F3
Sila neuravnoteženosti v praksi: Neuravnoteženost le 10 gramov na rotorju ventilatorja s premerom 1 meter pri 1.500 vrt/min ustvari ciklično silo, enakovredno okoli 12,5 kgf! Kot da bi kladivo z maso 12,5 kg udarjalo po ležajih 25-krat na sekundo.
V idealnem primeru bi morala biti masa rotorja simetrično porazdeljena okoli osi vrtenja. Centrifugalne sile, ki nastanejo med vrtenjem, se takrat medsebojno izničijo in vibracij praktično ni. Takoj ko pa se pojavi že majhna asimetrija (neenakomerna obraba, nabiranje umazanije, proizvodna napaka), med vrtenjem nastane neuravnotežena centrifugalna sila, ki povzroča vibracije.
Vrste neuravnoteženosti
Neuravnoteženost se lahko pojavi v različnih oblikah. Razlikujemo tri osnovne vrste:
Statična neuravnoteženost (enoravninska)
Nastane, ko je težišče rotorja vzporedno premaknjeno glede na os vrtenja. Predstavljamo si jo kot eno samo »težko točko« na rotorju. Tak rotor se bo tudi v mirovanju, položen na vodoravne podpore, vedno zavrtel tako, da se težja stran znajde spodaj.

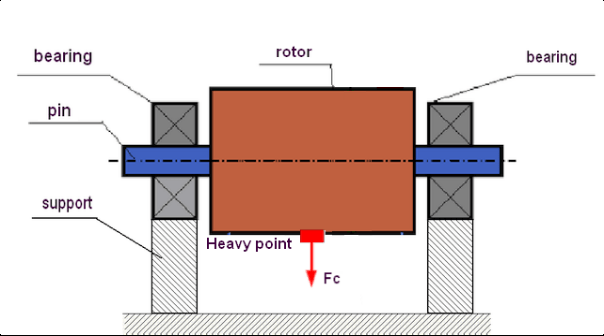

Sl. 2. Statična neuravnoteženost: »težka točka« se zaradi težnosti vedno zavrti navzdol
Statična neuravnoteženost je značilna za ozke, diskaste rotorje (brusilni koluti, tanke jermenice, ozki rotorji ventilatorjev). Razmeroma preprosto jo je odpraviti, in sicer z namestitvijo ene korekcijske uteži v eni ravnini, diametralno nasproti »težki točki«.
Momentna (parna) neuravnoteženost
Bolj zapleten primer. Nastane, kadar dve enaki neuravnoteženi masi ležita v različnih ravninah vzdolž rotorja, postavljeni 180° narazen. Tak rotor je v mirovanju uravnotežen, saj nima ene same »težke točke« in se sam od sebe ne zavrti.
Med vrtenjem pa ti dve masi ustvarita par sil (moment), ki povzroči, da se rotor močno »guga« ali »niha«. Korekcija momentne neuravnoteženosti zahteva masno korekcijo vsaj v dveh ravninah.

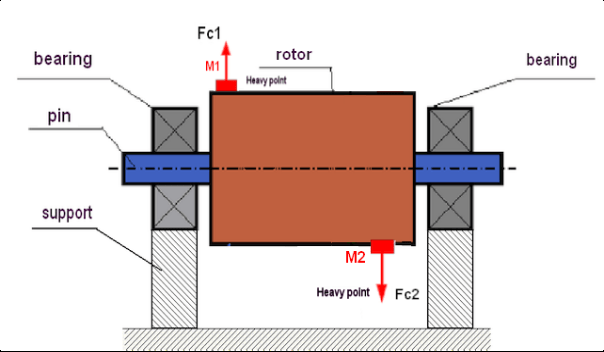

Sl. 3. Dinamična (momentna) neuravnoteženost rotorja: neenaki masi M1 in M2 ustvarita par centrifugalnih sil F1 in F2, ki povzročata »guganje« rotorja
Dinamična neuravnoteženost
To je najbolj splošen in v praksi najpogostejši primer. Dinamična neuravnoteženost je kombinacija statične in momentne neuravnoteženosti. Pokaže se le med vrtenjem in je glavni vzrok vibracij pri večini industrijskih rotorjev.
Korekcija dinamične neuravnoteženosti vedno zahteva masno korekcijo vsaj v dveh ravninah (dvoravninsko uravnoteženje). Zato se profesionalno dinamično uravnoteženje izvaja s specializiranimi instrumenti, ki lahko hkrati merijo vibracije na več točkah.
Več o vrstah neuravnoteženosti: statična, momentna in dinamična – kakšna je razlika?
Vzroki neuravnoteženosti
Neuravnoteženost je lahko »prirojena« (proizvodne napake) ali »pridobljena« med obratovanjem. Razumevanje vzrokov ne pomaga le odpraviti obstoječe neuravnoteženosti, ampak tudi preprečiti njeno ponavljanje.
Proizvodne (prirojene) napake
Nastanejo v fazi izdelave komponente:
- Netočnosti pri litju ali obdelavi: neenakomerna debelina sten, ekscentrične izvrtine, napake pri struženju
- Nehomogenost materiala: poroznost odlitka ter vključki in praznine v kovini ustvarjajo neenakomerno porazdelitev gostote
- Napake pri sestavljanju: ko je rotor sestavljen iz več delov (diski, lopatice, pesto), se tolerance seštevajo in ustvarijo neuravnoteženost
Ob zagonu opreme obstaja tveganje »prirojene« neuravnoteženosti zaradi tovarniških napak. Zato je ključno opremo (rotorje črpalk in ventilatorjev, ročične gredi) uravnotežiti pred vgradnjo ali takoj po sestavljanju.
Obratovalne (pridobljene) napake
Nastanejo med obratovanjem opreme in so najpogostejši vzrok neuravnoteženosti:
- Neenakomerna obraba: delovne površine se obrabijo različno hitro: lopatice ventilatorjev, kladiva drobilnikov, noži rezalnikov. Abrazivna obraba, erozija in mehanske poškodbe ustvarjajo asimetrijo
- Deformacija: gred, upognjena zaradi pregrevanja, udarca ali preobremenitve. Ohlapne pritrditve, ki rotorju dopuščajo premikanje in deformacijo med obratovanjem
- Nabiranje materiala: prah, umazanija in procesni material se nabirajo na lopaticah ventilatorjev. Na rotorjih drobilnikov se nalepi predelovani material. Že majhno, neenakomerno nalaganje na velikem polmeru ustvari znatno neuravnoteženost
- Korozija: kemična korozija in kapljična erozija zaradi vdirajoče tekočine ustvarjata jamice in neenakomerno izgubo mase
- Izguba komponent: nenadna izguba lopatice turbine, zobca zobnika ali kladiva drobilnika povzroči hudo, nenadno neuravnoteženost
»Pridobljena« neuravnoteženost se med obratovanjem postopno povečuje. Zato so redna diagnostika vibracij in načrtovana dela uravnoteženja nujen del vzdrževanja.
Napake po popravilih
Nastanejo po opravljenih popravilih:
- Nekakovostna montaža: nepravilna namestitev delov, neupoštevanje montažnih postopkov
- Asimetrične pritrditve: zamenjava posameznih lopatic, udarjalcev ali kladiv brez ponovnega uravnoteženja celotnega sklopa
- Napake pri varjenju: neenakomerne navaritve, varilni robovi različnih mas
- Neprevidna namestitev: rotor, ki je pri namestitvi na gred sedel pod kotom
Vsak večji poseg v konstrukcijo rotorja med popravilom (zamenjava delov, varjenje, struženje) prinaša veliko tveganje neuravnoteženosti zaradi popravila in zahteva obvezno ponovno uravnoteženje.
Posledice zanemarjanja neuravnoteženosti
Zanemarjanje že majhne neuravnoteženosti vodi do verige uničujočih posledic:
Nevarnosti neuravnoteženosti:
- Pospešena obraba ležajev: do 80 % okvar ležajev je posledica težav z uravnoteženjem ali poravnavo. Življenjska doba se lahko skrajša z več let na nekaj mesecev
- Razpoke v konstrukciji: stalne vibracije povzročajo utrujenost kovine, kar vodi do razpok v ogrodju in temeljih ter do odvijanja pritrdilnih vijakov
- Prekomerna poraba energije 10–25 %: znaten del energije se ne porablja za koristno delo, temveč za »tresenje« stroja
- Zmanjšana kakovost izdelkov: vibracije negativno vplivajo na proizvodni proces
- Nenačrtovani zastoji: neuravnoteženost sčasoma povzroči nenadno okvaro in zaustavitev celotne proizvodne linije
- Varnostna tveganja: povečan hrup, utrujenost upravljavcev in tveganje odleta vrtečih se delov
Kako ugotoviti vzrok vibracij: vodič za diagnostiko vibracij
Poglavje 2: Dinamično uravnoteženje – sodobna rešitev
Dinamično uravnoteženje je postopek odpravljanja neuravnoteženosti vrtečega dela, ki se izvaja med vrtenjem rotorja (v delovnem režimu). Za razliko od statičnega uravnoteženja, ki se opravlja brez vrtenja, dinamično uravnoteženje omogoča korekcijo tako statične neuravnoteženosti (premaknjeno težišče) kot momentne neuravnoteženosti (neenakomerna porazdelitev mase vzdolž rotorja).
Kako deluje: 5 korakov
Profesionalno dinamično uravnoteženje poteka v več fazah:
- Merjenje vibracij: zelo občutljivi senzorji (pospeškomeri) merijo amplitudo in fazo vibracij na ležajnih podporah
- Določanje »težke točke«: specializiran instrument (analizator vibracij oziroma balansirnik) analizira signal in natančno določi, kje na rotorju je neuravnotežena masa
- Izračun korekcijskih uteži: iz pridobljenih podatkov se samodejno izračunata natančna masa in kotni položaj korekcijske uteži (ali več uteži pri dvoravninskem uravnoteženju)
- Namestitev ali odstranitev uteži: korekcijske uteži se pritrdijo na rotor (z varjenjem ali vijaki) ali pa se nasprotno odstrani odvečna masa (z vrtanjem)
- Kontrolno preverjanje: po namestitvi uteži se vibracije znova izmerijo, da se potrdi, da je raven zmanjšana v dopustne meje

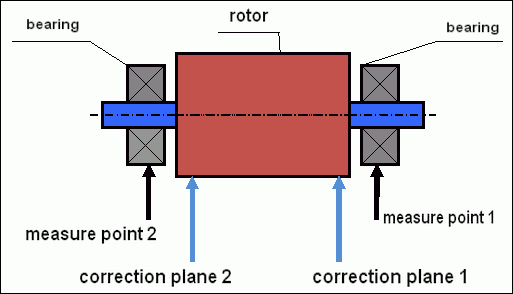

Sl. 4. Shema dinamičnega uravnoteženja: senzorji vibracij so nameščeni na podporah v točkah 1 in 2, korekcijske uteži pa se namestijo v dveh korekcijskih ravninah
Storitve diagnostike vibracij in uravnoteženja
Izvajamo diagnostiko vibracij in ugotavljamo vzroke povišanih vibracij na vaši opremi
Stopite v stikPoglavje 3: Katera oprema potrebuje uravnoteženje?
Uravnoteženje lahko potrebuje skoraj vsaka vrteča se komponenta. Tukaj so glavni predmeti, s katerimi delajo strokovnjaki:
3.1. Ventilatorji in dimni ventilatorji
Industrijski ventilatorji so še posebej nagnjeni k neuravnoteženosti. Med obratovanjem se na lopaticah rotorja nabirajo prah, umazanija in procesni material ter premikajo težišče. Možne so tudi neenakomerna obraba lopatic, deformacija in korozija.
Po uravnoteženju sesalnega ventilatorja v eni od tovarn predizdelanih betonskih elementov so dosegli letni prihranek električne energije v vrednosti okoli 7.000 € in podaljšali življenjsko dobo ležajev s 4 mesecev na 2 leti.
Več podrobnosti: 5 vzrokov vibracij industrijskih ventilatorjev in kako jih odpraviti
3.2. Elektromotorji in generatorji
Rotorji elektromotorjev in armature generatorjev sodijo med najpogostejše predmete uravnoteženja. Po ponovnem navijanju navitja motorja je uravnoteženje rotorja obvezno, saj ponovno navijanje lahko spremeni porazdelitev mase. Že majhna neuravnoteženost pri visoki hitrosti (3.000 vrt/min) ustvari znatne vibracijske sile.
Posebnosti pri uravnoteženju elektromotorjev:
- Armatura se pogosto uravnoteži skupaj s kolektorjem
- Zahtevani kakovostni razred uravnoteženja je navadno G2,5–G6,3
- Po ponovnem navijanju sta možni tako mehanska kot magnetna neuravnoteženost
- Za večjo natančnost je priporočljivo uravnoteženje v delavnici
Več podrobnosti: uravnoteženje armature elektromotorja po ponovnem navijanju in popravilu
3.3. Črpalke in kompresorji
Rotorji črpalk, rotorji turbin in rotorji kompresorjev so za mnoge panoge ključna oprema. Neuravnoteženost rotorja črpalke ne povzroča le vibracij, temveč tudi druge težave:
- Prezgodnja okvara mehanskih tesnil: vibracije povzročajo radialni odmik gredi, ki uniči tesnilo in vodi do puščanja
- Kavitacija: nestabilno delovanje zaradi vibracij lahko poslabša pojave kavitacije
- Povečana obraba ležajev: še posebej kritično pri visokotlačnih črpalkah
Pri popravilu industrijske črpalke je treba uravnotežiti vsak rotor, in sicer v delavnici (če je demontiran) ali na mestu (ko je v celoti sestavljen). Pogosto se uporablja kombiniran pristop: rotor se najprej uravnoteži sam, nato pa se v sestavljenem stanju uravnoteži celoten sklop rotorja črpalke.
Več podrobnosti: uravnoteženje črpalk in podaljševanje življenjske dobe tesnil
3.4. Kmetijska mehanizacija
Mlatilni bobni kombajnov, rotorji sekalnikov slame, cepci, gredi mulčerjev in rotacijske kosilnice. V kmetijstvu pomeni okvara stroja sredi setve ali žetve ne le zastoj, temveč neposredne izgube zaradi uničenega pridelka.
Več podrobnosti: uravnoteženje kmetijske mehanizacije za zanesljivo delovanje skozi sezono
Poglavje 4: Dva glavna pristopa – v delavnici ali na mestu?
Obstajata dva osnovna načina izvajanja del uravnoteženja, vsak s svojimi prednostmi in področjem uporabe.
Uravnoteženje v delavnici (na stroju)
Rotor (ali gred oziroma kolo) se demontira s stroja in namesti na namensko uravnoteževalno napravo. Naprava zavrti rotor do zahtevane hitrosti in izmeri neuravnoteženost. Sodobne uravnoteževalne naprave so računalniško vodene in izračunajo velikost ter kotni položaj uteži, potrebnih za odpravo neuravnoteženosti.
Prednosti: visoka natančnost uravnoteženja posamezne komponente, možnost izvajanja spremljevalnih popravil (struženje, varjenje) in nadzorovani pogoji v delavnici.
Slabosti: zahteva popolno demontažo, prevoz in poznejšo ponovno montažo komponente, kar znatno podaljša izpad opreme. Prav tako ne upošteva vpliva sklopljenih sistemov: podpor, ležajev in temeljev.
Uravnoteženje na mestu (in situ)
Uravnoteženje se izvaja neposredno na opremi naročnika, v lastnih ležajih, brez demontaže rotorja. Z uporabo prenosnega sistema za merjenje vibracij in laserskega tahometra inženir uravnoteži enoto pri delovni hitrosti, neposredno tam, kjer je vgrajena.
Prednosti: minimalni zastoji (dela pogosto trajajo le nekaj ur) in znatni prihranki pri demontaži in ponovni montaži. Glavna prednost je, da se celoten sistem uravnoteži kot sklop, ob upoštevanju dejanskih delovnih pogojev.
Slabosti: za namestitev korekcijskih uteži je potreben dostop do rotorja, enoto pa mora biti mogoče večkrat zagnati in ustaviti.
Podrobna primerjava: uravnoteženje na mestu in uravnoteženje v delavnici – kaj izbrati?
Poglavje 5: Kakovostni razredi uravnoteženja in standardi ISO
Kakovost uravnoteženja se ocenjuje po mednarodnih standardih. Ključni dokument je ISO 21940-11 (prej ISO 1940-1), ki opredeljuje kakovostne razrede uravnoteženja (označene s črko G).
Kaj je razred G?
Razred opredeljuje dopustno preostalo neuravnoteženost po uravnoteženju. Nižja kot je številka G, strožja je zahteva po natančnosti. Vsaka vrsta opreme ima svoj priporočeni razred:
| Razred G | Vrsta opreme | Primeri |
|---|---|---|
| G16 | Grobo uravnoteženje | Drobilniki, kmetijska mehanizacija, pogonske gredi |
| G6,3 | Standardna industrijska kakovost | Ventilatorji, črpalke, elektromotorji |
| G2,5 | Višja kakovost | Turbine, kompresorji, pogoni obdelovalnih strojev |
| G1,0 | Natančno uravnoteženje | Vretena obdelovalnih strojev |
| G0,4 | Ultraprecizno uravnoteženje | Vretena preciznih brusilnih strojev |
Podroben vodič: kakovostni razredi uravnoteženja po ISO 21940-11 z izračunskimi formulami
Poglavje 6: Zakaj je uravnoteženje naložba in ne strošek
Strošek uravnoteženja rotorja ali gredi je neprimerljivo nižji od stroškov zastojev in popravil, ki nastanejo, ko vibracije izločijo opremo iz obratovanja. S pravočasnim uravnoteženjem strojev prihranite pri zamenjavi ležajev, popravilih ohišij in nenačrtovanih zaustavitvah proizvodnje.
Neposredni prihranki pri uravnoteženju:
- Stroški ležajev nižji za 70–80 %: pravočasno uravnoteženje večkratno podaljša življenjsko dobo ležajev
- Prihranek energije 10–25 %: uravnotežena oprema porablja manj energije, ker je ne izgublja za vibracije
- Preprečitev dragih zastojev: nujna zaustavitev proizvodne linije lahko stane na stotine tisoč evrov na dan
- Življenjska doba opreme daljša za 2- do 3-krat: brez vibracij ni utrujenostnih poškodb kovine
Primer iz prakse: tovarna predizdelanih betonskih elementov
Oprema: sesalni ventilator kotlovskega agregata
Težava: povišane vibracije, ležaji se zamenjujejo vsake 4 mesece
Rešitev: dinamično uravnoteženje rotorja na mestu
Rezultat:
- Prihranek električne energije: okoli 7.000 €/leto
- Življenjska doba ležajev: podaljšana s 4 mesecev na 2 leti
- ROI (vračilna doba): 2 meseca
Celoten izračun: ekonomski učinek uravnoteženja z dejanskimi primeri
Profesionalni center za uravnoteženje: kaj je pomembno
Uravnoteženje ni le tehnični postopek, temveč odgovorno delo, ki zahteva znanje in izkušnje. Če ga zaupate strokovnjakom, dobite jamstvo za kakovosten rezultat.
Priporočila strokovnjakov glede uravnoteženja
Upoštevanje teh priporočil vam bo pomagalo doseči največjo korist od uravnoteženja in podaljšati delovno dobo vaše opreme.
Pogosto zastavljena vprašanja
Kdaj rotorji potrebujejo uravnoteženje?
Uravnoteženje je potrebno vsakič, ko se raven vibracij poveča, po vsakem popravilu vrtečih se delov, po zamenjavi komponent rotorja in tudi redno v sklopu načrtovanega vzdrževanja (običajno enkrat na 1–2 leti za ključno opremo).
Ali je mogoče opremo uravnotežiti brez demontaže?
Da. To je znano kot uravnoteženje na mestu. S prenosnimi instrumenti lahko strokovnjak uravnoteži rotor neposredno tam, kjer je vgrajen, brez demontaže s stroja. Ta pristop prihrani tako čas kot stroške demontaže.
Koliko stane uravnoteženje?
Cena je odvisna od mase rotorja, zahtevnosti opreme in metode uravnoteženja. Okvirno: mali rotorji (do 100 kg) – od 150–250 EUR, srednji (100–1.000 kg) – od 250–500 EUR, veliki (nad 1.000 kg) – od 500 EUR.
