5 vzrokov za vibracije industrijskega ventilatorja in kako jih odpraviti

Vzrok 1: Neuravnoteženost rotorja (najpogostejši vzrok)

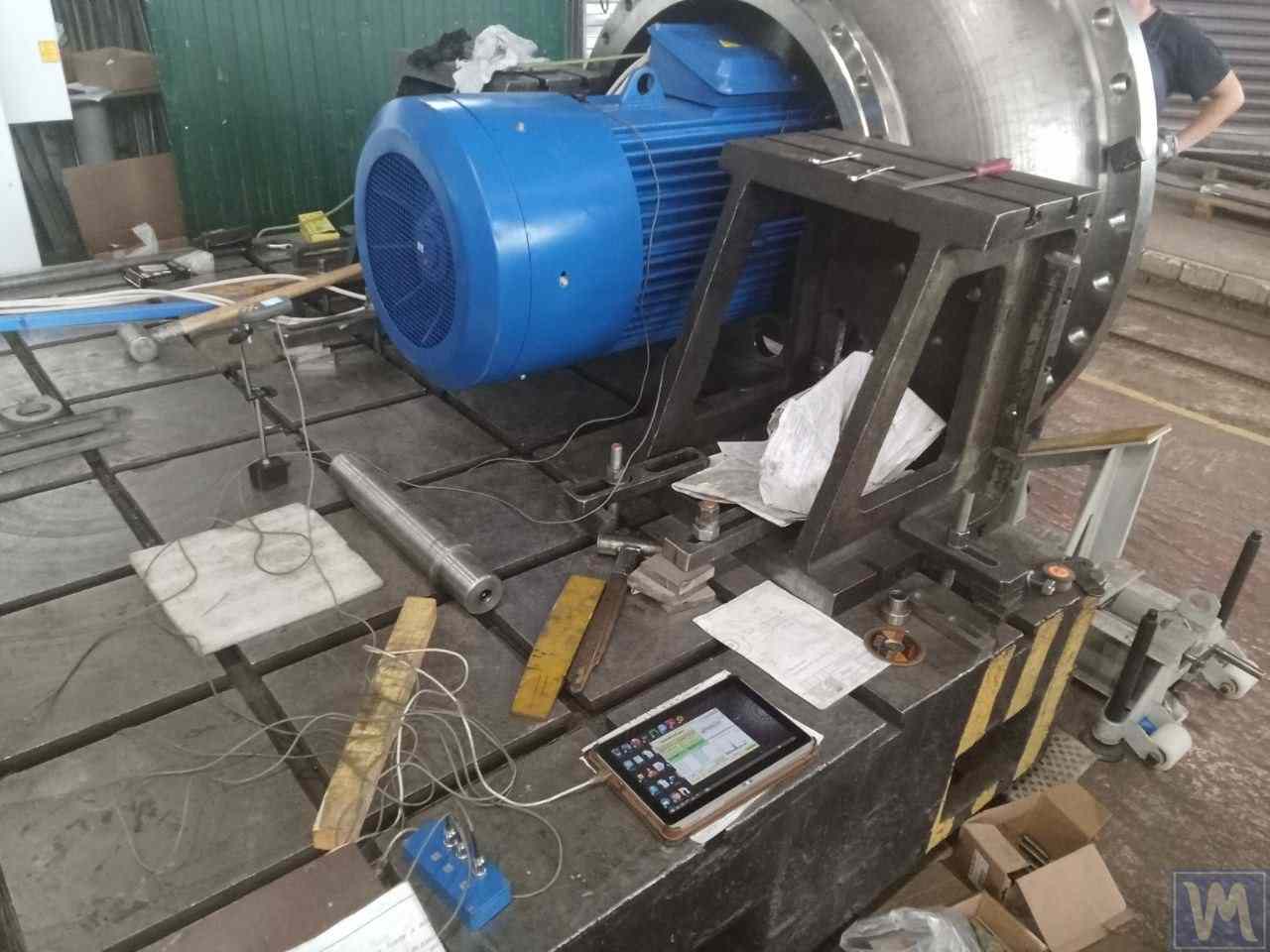

Foto 1. Uravnoteženje industrijskega ventilatorja v teku: senzorji vibracij nameščeni na ležajih, laserski tahometer usmerjen na gred in diagnostični podatki prikazani na tablici

Neuravnoteženost je neenakomerna porazdelitev mase rotorja glede na os vrtenja. Že majhen premik mase povzroči iztek: del energije motorja ne gre v premikanje zraka, temveč v vibriranje ohišja.

Kako se razvije neuravnoteženost:

• Nalaganje materiala: med obratovanjem se na lopaticah kopiči prah, umazanija in procesni produkt, kar premakne težišče
• Neenakomerna obraba ali korozija: lopatice se obrabljajo z različno hitrostjo, zlasti v abrazivnih okoljih
• Popravila: zamenjava ali navarjanje posameznih lopatic brez naknadnega uravnoteženja uniči tovarniško uravnoteženost
• Izguba uravnoteževalnih uteži: predhodno nameščene uteži se lahko odtrgajo zaradi vibracij ali korozije

Simptomi neuravnoteženosti:

• Močne vibracije ohišja, zlasti opazne pri višjih hitrostih
• Nizkofrekvenčno brenčanje, ki se prenaša v temelj
• Pregrevanje ležajev (nad 60–70 °C)
• Pogosta zamenjava ležajev

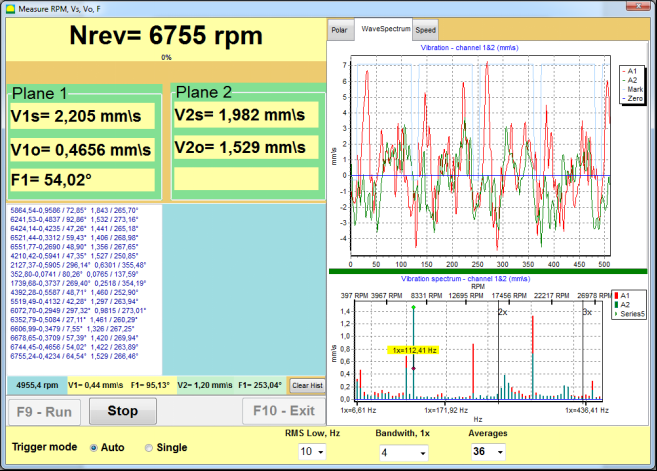

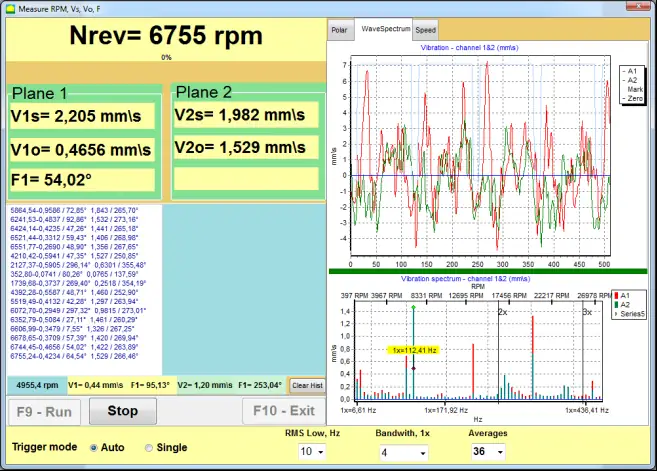

Sl. 1. Diagnostika neuravnoteženosti: če je skupna vibracija (V1s) približno enaka vibraciji pri frekvenci vrtenja (V1o), je glavni vzrok neuravnoteženost rotorja

Rešitev:

Dinamično uravnoteženje rotorja. Sodobni prenosni analizatorji vibracij (kot je Balanset-1A) omogočajo uravnoteženje rotorja tam, kjer obratuje, brez razstavljanja ventilatorja.

Foto 2. Analiza vibracij z nameščeno preskusno utežjo, hitrost ~2960 vrt/min

Inženir namesti senzorje vibracij na ležajne opore in optični senzor hitrosti na gred. Po nekaj meritvah instrument izračuna natančen položaj in maso korekcijske uteži. Celoten postopek traja 1–2 uri.

Vzrok 2: Izrabljeni ali poškodovani ležaji

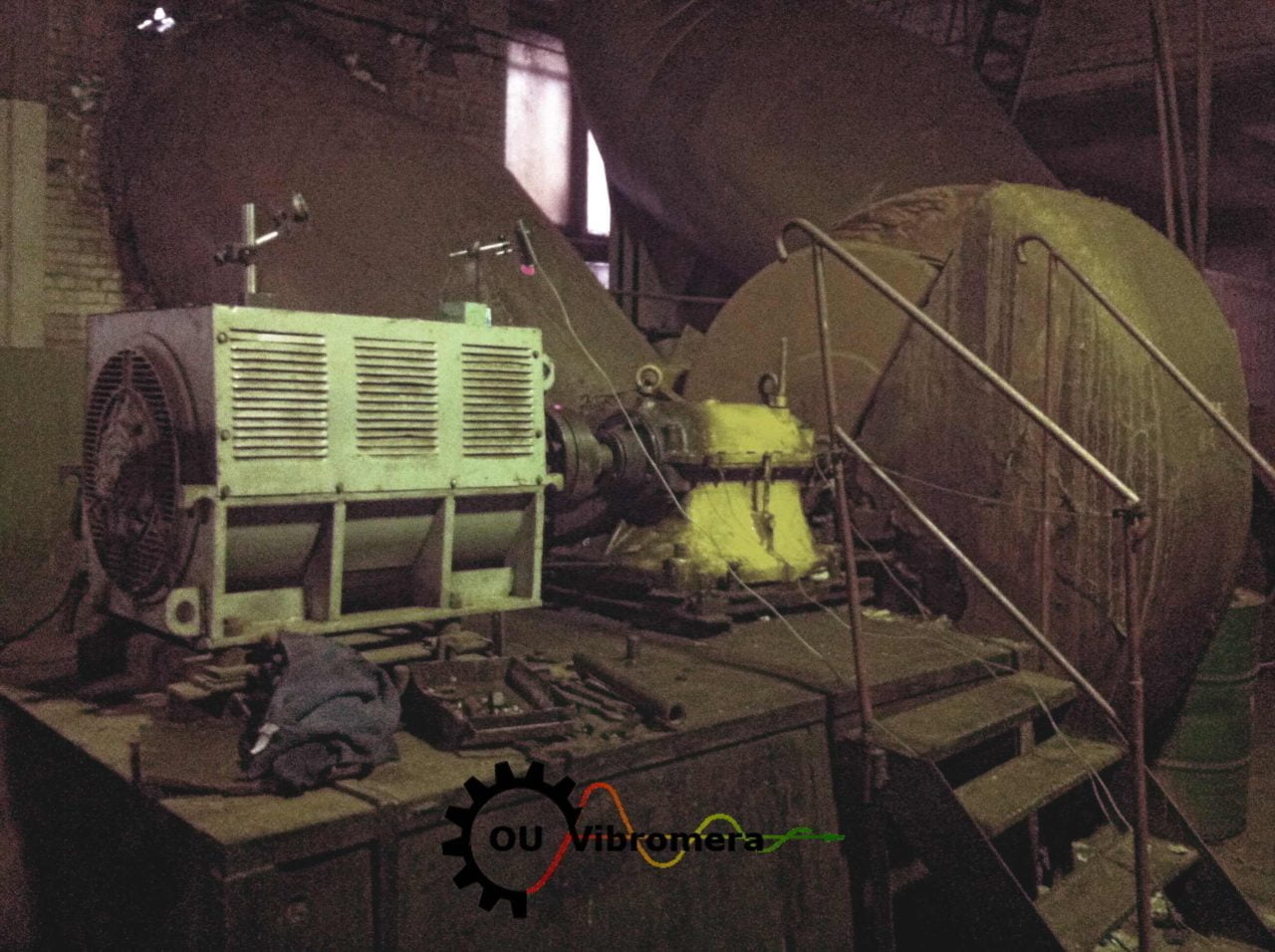

Foto 3. Uravnoteženje rotorja odsesovalnega ventilatorja: delo se izvaja neposredno na kraju brez razstavljanja opreme

Ležaji so kritično pomemben sestavni del vsakega ventilatorja. Po statistiki neuravnoteženost ali napačna poravnava povzročata do 80 % odpovedi ležajev. Kljub temu so izrabljeni ležaji lahko tudi sami vir vibracij.

Simptomi okvarjenih ležajev:

• Visokofrekvenčni šum (šumenje, brenčanje), ki ni povezan s frekvenco vrtenja
• Povišana temperatura ohišja ležaja
• Vibracije se po uravnoteženju ne zmanjšajo
• V spektru vibracij se pojavijo vrhovi pri nesinhronih frekvencah (BPFO, BPFI, BSF)

Kako jih razlikovati od neuravnoteženosti:

Pri neuravnoteženosti se vibracije pojavljajo predvsem pri frekvenci vrtenja (1×). Pri okvarah ležajev se vibracije pojavljajo pri značilnih »ležajnih« frekvencah, ki NISO večkratniki hitrosti gredi.

Rešitev:

Zamenjajte ležaje. Po zamenjavi je priporočljivo opraviti uravnoteženje, ker namestitev novih ležajev lahko spremeni ravnotežje sistema.

Vzrok 3: Napačna poravnava gredi

Napačna poravnava nastopi, ko se osi vrtenja gredi ventilatorja in gredi motorja ne ujemata. To dodatno obremeni ležaje in sklopko ter povzroča vibracije.

Vrste napačne poravnave:

• Vzporedna: osi sta vzporedni, a zamaknjeni
• Kotna: osi se sekata pod kotom
• Kombinirana: mešanica obeh vrst (najpogostejši primer)

Simptomi napačne poravnave:

• Visoke vibracije pri 2× frekvenci vrtenja (druga harmonska komponenta)
• Povišane osne vibracije (vzdolž gredi)
• Pregrevanje sklopke
• Hitra obraba sklopke in ležajev

Rešitev:

Laserska poravnava gredi. Sodobni laserski sistemi za poravnavo omogočajo poravnavo gredi z natančnostjo do stotink milimetra. Po poravnavi je priporočljivo opraviti kontrolno meritev vibracij.

Preberite več: Poravnava gredi in zakaj uravnoteženje brez nje ne pomaga

Vzrok 4: Mehanska ohlapnost ali poškodba temelja

Mehanska ohlapnost je izguba togosti v konstrukcijskih spojih. Vzroki vključujejo zrahljane pritrdilne vijake, razpoke v temelju in povečane reže v ležajnih sedežih.

Simptomi ohlapnosti:

• Več harmonskih komponent v spektru vibracij (1×, 2×, 3×, 4× ...)
• Spekter je videti kot »gozd« vrhov
• Vibracije so od zagona do zagona nestabilne
• Vidno guganje ali mrtvi hod

Rešitev:

1. Skrbno preglejte vse vijačne spoje
2. Zategnite sidrne vijake temelja
3. Preglejte in popravite razpoke v okviru
4. Preverite ležajne sedeže

Ko je ohlapnost odpravljena, se pogosto izkaže, da je bila prav ta in ne neuravnoteženost pravi vzrok vibracij.

Vzrok 5: Strukturna resonanca

Resonanca nastopi, ko se obratovalna hitrost ventilatorja ujema z eno od lastnih frekvenc konstrukcije (ali ji je blizu). Ko se to zgodi, celo najmanjša neuravnoteženost povzroči izjemno visoke vibracije.

Simptomi resonance:

• Vibracije se ostro povečajo pri določeni hitrosti vrtenja
• Sprememba hitrosti za ±100 vrt/min lahko spremeni vibracije za faktor 5–10
• Faza vibracij se ob prehodu skozi resonanco premakne za 180°
• Odčitki so nestabilni celo pri konstantni hitrosti

Rešitev:

Uravnoteženje v območju resonance je s standardnimi metodami praktično nemogoče. Treba je:

• spremeniti obratovalno hitrost ventilatorja (kjer je to mogoče)
• spremeniti togost konstrukcije (okrepiti okvir, zamenjati podpore)
• uporabiti posebne metode uravnoteženja, neodvisne od faze

Kontrolni seznam za samodiagnostiko

Pred klicem strokovnjaka opravite preprosto preverjanje:

Primer iz prakse: obrat za prefabriciran beton

Ta primer jasno kaže, da uravnoteženje ventilatorja ni strošek, temveč zelo donosna naložba v zanesljivost vaše opreme.
